Finora, i tecnici della manutenzione e gli ingegneri dell'assistenza hanno avuto bisogno di un'ampia gamma di ausili ottici per le ispezioni visive. Molti strumenti, investimenti ingenti, formazione di lunga durata per ogni singolo dispositivo.

Il nostro sistema d'ispezione modulare VSP è l'alternativa più intelligente, poiché VSP vi offre la massima flessibilità attraverso la possibilità di combinazione di un'unità di comando del monitor universale con diversi moduli ottici.

basta semplicemente impostare la configurazione ideale per la propria finalità d'uso e poi ampliate il sistema, se necessario, mediante componenti aggiuntivi.

Il sistema d'ispezione modulare VSP vi offre possibilità d'impiego flessibili: dall'ispezione di impianti industriali a quella di condotte di scarico e dell'aria, di allacci domestici, sistemi di ventilazione o tubi di scarico:

Utilizzate il sistema VSP ad esempio come telecamera per tubi dotata di un lungo cavo di spinta per il controllo visivo di canali di scarico, di ventilazione e di camini, come endoscopio con sonda flessibile nell'ispezione interna di cavità difficilmente raggiungibili oppure come boroscopio con sonda rigida e visione doppia per ispezioni visive in macchine e impianti. Con i sistemi di localizzazione universali VSP possono essere eseguite sia localizzazioni puntuali – per esempio per la localizzazione di punti difettosi in tubature come ad esempio intasamenti, cedimenti di pezzi di tubi ecc.

Sporcizia, danneggiamenti o eventuali difetti possono essere velocemente rilevati e documentati mediante foto o video sulla scheda SD.

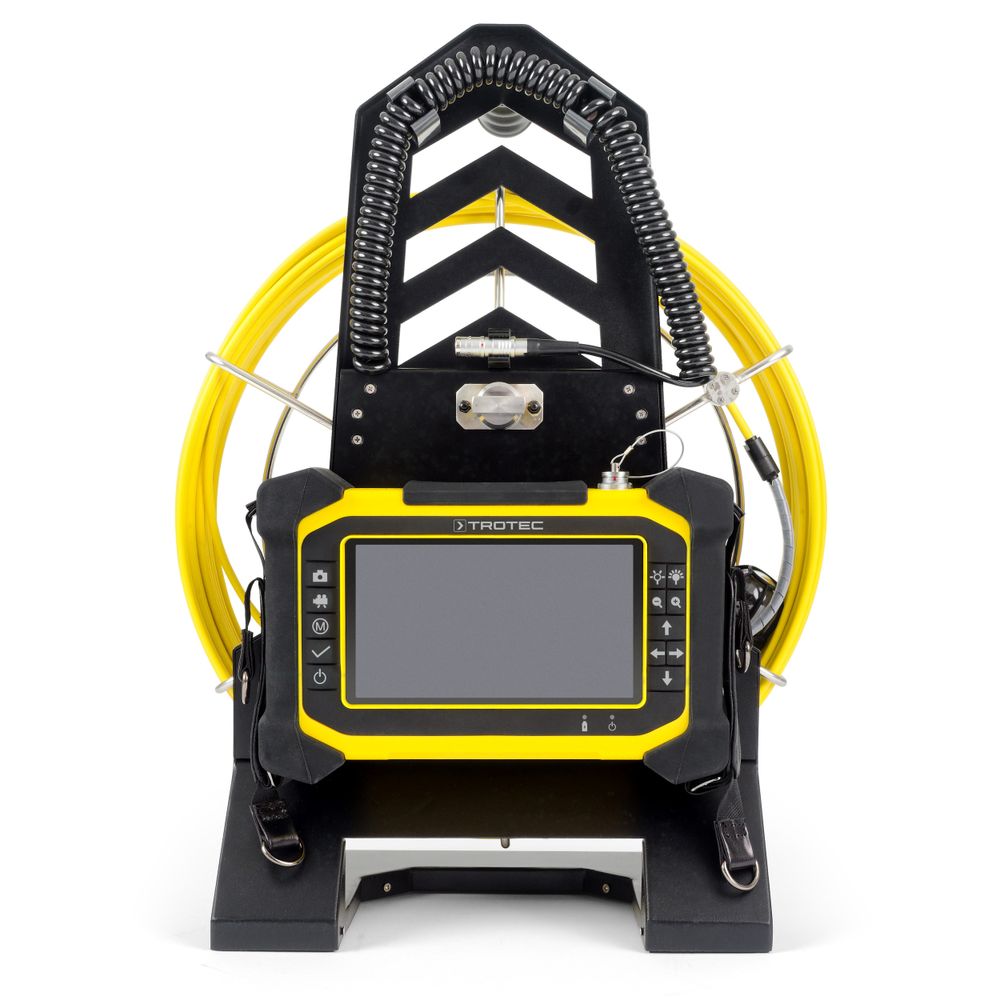

Il cuore pulsante del sistema VSP è l'unità di comando monitor VSP-Control. Questo dispositivo di comando che trasmette immagini può essere fissato in sicurezza tramite arresto a innesto sull'aspo del cavo di spinta e può essere collegato tramite multipresa con la testa della fotocamera.

Il vantaggio particolare del sistema VSP è la possibilità di combinare in modo flessibile l'unità di controllo del monitor VSP-Control con i vari componenti del sistema VSP. Sia che si tratti di una telecamera per tubi, di un video-endoscopio o di un video-boroscopio, VSP Control funge da unità che trasmette le immagini con una logica univoca per tutte le impostazioni di comando e di utilizzo di tutti i moduli.

Le telecamere da ispezione, i video-boroscopi o i video-endoscopi classici sono misuratori autonomi con unità monitor integrata, interfacce e sistema elettronico di comando. Questo aumenta lo sforzo di familiarizzazione e i costi di investimento per ogni singolo dispositivo. Con il sistema VSP potete risparmiare questi costi e lunghi tempi di formazione!

Oltre all'avvolgicavo a spinta, sono disponibili ulteriori ausili di centraggio per applicazioni di ispezione in sezioni di tubi, ad esempio, che consentono di posizionare la testa della fotocamera al centro della sezione del tubo con un avanzamento regolare. Il sistema VSP comprende anche diversi boroscopi ed endoscopi che possono essere facilmente collegati all'unità di controllo VSP-Control tramite un connettore multiplo. La visualizzazione dell'immagine avviene completamente tramite il VSP-Control, mentre i tasti funzione aggiuntivi nell'impugnatura a pistola del boroscopio o dell'endoscopio ne consentono un pratico uso.

Nel complesso, il sistema VSP offre una soluzione universale estremamente flessibile per la videoscopia e l'endoscopia tecnica

Trasformate il vostro sistema VSP nel dispositivo di ispezione di cui avete bisogno per la vostra specifica ispezione visiva in pochissimo tempo, semplicemente sostituendo o aggiungendo singoli componenti del sistema, ad esempio ...

• ... Telecamera d'ispezione per l'ispezione visiva di impianti industriali, condotti di scarico e d'aria, connessioni domestiche, sistemi di ventilazione o tubature delle acque reflue
• ... Video-endoscopio per ispezionare cavità inaccessibili attraverso le aperture più piccole
• ... Video-boroscopio per ispezioni visive all'interno di macchine e impianti
• ... Fotocamera a tubo per l'ispezione efficace di sezioni di tubo ancora più lunghe grazie alle guide a rulli opzionali
• ... Dispositivo di rilevamento per localizzare punti difettosi in tubi non metallici mediante trasmettitori Newt

Tutto con un unico sistema e una logica d'uso univoca!

Il cuore pulsante dell'intero sistema VSP è l'unità di comando VSP-Control. Per fotocamera a tubo, endoscopio o boroscopio che sia, per ogni modulo collegato il sistema VSP-Control funge da unità che trasmette le immagini con una logica univoca per tutte le impostazioni di comando e di utilizzo di tutti i moduli.

Tramite il sistema VSP-Control la testa della fotocamera può essere ruotata e orientata (VSP-H41M) e si possono eseguire impostazioni della luminosità, dello zoom, della ripresa foto o video e della gestione della memoria.

Attraverso l'attacco multipresa si possono collegare al sistema VSP-Control aspi del cavo di spinta o diversi video-endoscopi e boroscopi, a seconda delle esigenze. L'unità in ABS con classe di protezione IP 64 dotata di tastiera gommata e di protettori laterali in gomma presenta inoltre un attacco USB e uno slot per scheda SD.

Con il sistema VSP è possibile scegliere tra due teste della telecamera – VSP-H41M e VSP H25F. Entrambe le teste della fotocamera sono dotate di un attacco filettato isolato e possono essere avvitate in alternanza all'estremità del cavo di spinta.

Durante l'ispezione la testa della fotocamera VSP-H41M può essere ruotata di 360° e orientata di 180°. La fotocamera e i LED del VSP-H41M sono alloggiati in una cupola trasparente antiurto in plastica sostituibile.

Per proteggere ulteriormente il corpo camera VSP-H41M e la sua calotta protettiva in plastica, è possibile utilizzare un cestello di protezione della cupola.

La sottile testa della fotocamera VSP-H25F è ideale anche per eseguire ispezioni in aree particolarmente strette e fornisce con il suo campo visivo > 120° un'ottima panoramica.

Per il sistema VSP sono disponibili videoscopi in diverse lunghezze e diametri di sonda. Per la visualizzazione e il salvataggio dell'immagine il videoscopio viene semplicemente collegato all'unità di comando VSP-Control. Ogni videoscopio presenta una testa della fotocamera orientabile in continuo in tutte le direzioni e una robusta sonda a pareti multiple per la massima flessibilità e al contempo un'elevata resistenza alla torsione.

Grazie alla base magnetica integrata, i video endoscopi per applicazioni di ispezione visiva possono essere facilmente fissati a pareti metalliche, travi di ferro, porte di armadi elettrici o altri componenti ferromagnetici.

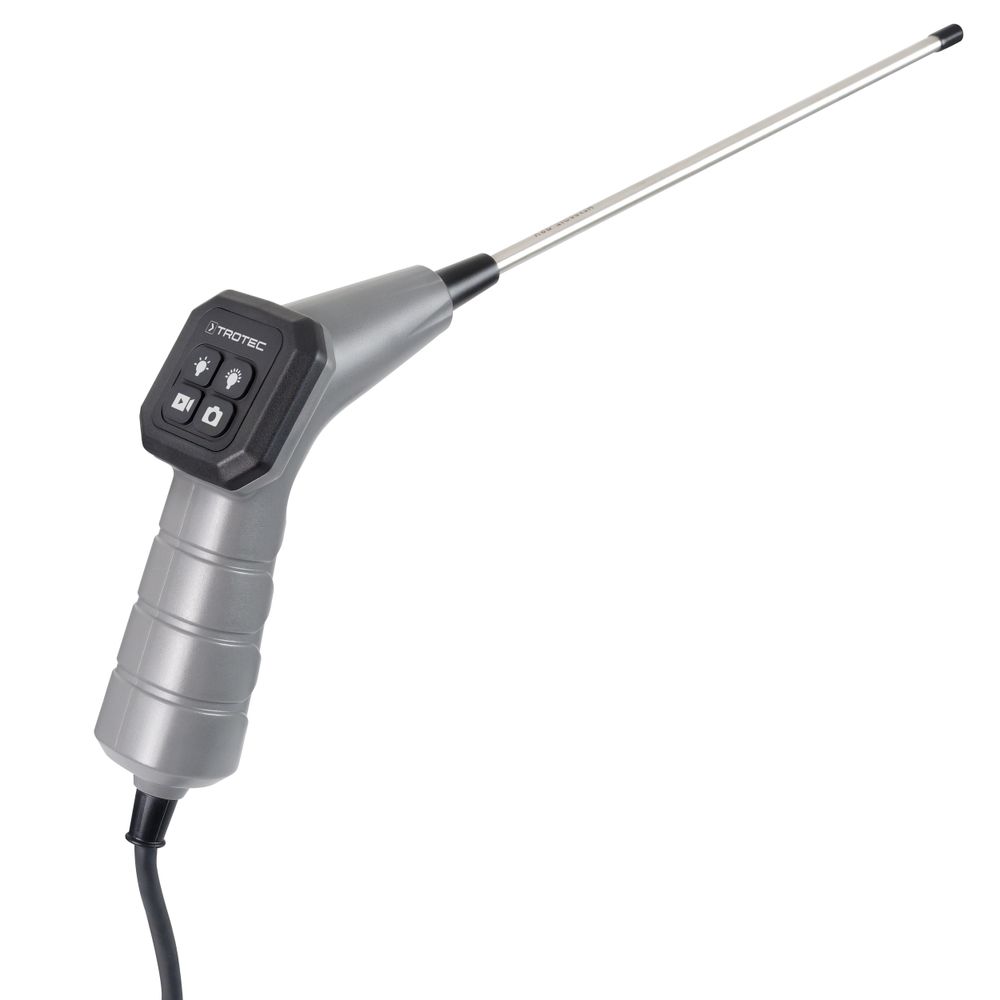

Adatti per ogni applicazione sono disponibili boroscopi con diversi diametri di sonda e telecamere con vista frontale, laterale o visione doppia. Il boroscopio va collegato semplicemente all'unità di comando VSP-Control per la visualizzazione e il salvataggio dell'immagine.

Questa valigia da trasporto con inserto in schiuma su misura, disponibile come optional per l'intera gamma VSP, escluso l'aspo del cavo di spinta, consente di risparmiare tempo tenendo tutto in ordine e trasportandolo in modo sicuro.

La robusta valigetta rigida è dotata di una maniglia ad arco estensibile, di rotelle e di una maniglia per il trasporto e di fori di chiusura per l'utilizzo di lucchetti.
